Cavitation dans les Elastomères

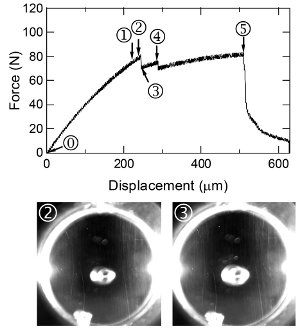

A new methodology to investigate the failure of elastomers in a confined geometry has been developed and applied to model end-linked polyurethane elastomers. The elastomers fail by the growth of a single cavity nucleated in the region of maximum hydrostatic stress. Tests carried out at different temperatures show that the critical stress at which this crack grows is not proportional to the Young’s modulus E but depends mainly on the ratio between the mode I fracture energy GIC and E. Comparison between different elastomers shows that the material containing both entanglements and crosslinks is both tougher in mode I and more resistant to cavitation relative to its elastic modulus. J Polym Sci Part B : Polym Phys 48:1409–1422, 2010

Haut de page



À lire aussi...

Article de Revue sur la Fracture et l’Adhésion des Matériaux Souples

Matteo Ciccotti et moi-même avons publié en mars 2016 un article de revue assez complet contenant les bases théoriques et nos idées personnelles sur (...)

> Lire la suite...

Composites Moléculaires : Chimie et Mécanique

Nous avons publié fin 2018 un article assez complet dans PNAS sur la structure et surtout les propriétés mécaniques de réseaux interpénétrés multiples (...)

> Lire la suite...
